Hotchkiss H35 и H39: отличия для моделиста

Чем отличаются Гочкис H35 и H39, почему нельзя определять вариант только по пушке и что проверить на корпусе, башне и в инструкции набора.

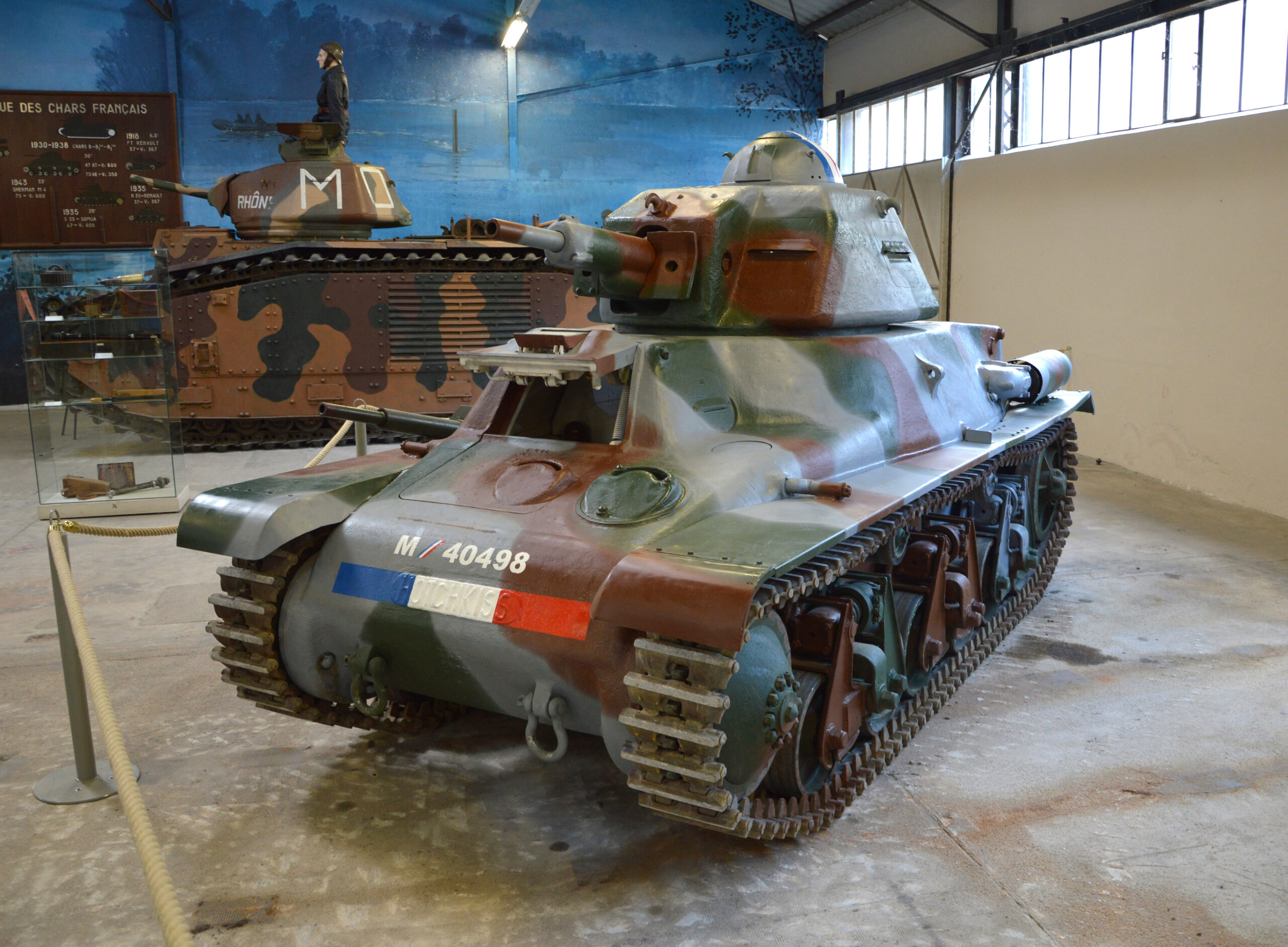

Танк Hotchkiss H39 в музейном зале, вид спереди и сбоку
Hotchkiss H39 в Musée des Blindés, Сомюр. Фото: Shonagon, 24 июля 2018 года, CC0 1.0. Музейный экспонат; окраска не является подтверждением конкретного боевого исполнения. Источник и лицензия.

H39 — развитие французского легкого танка Hotchkiss H35. Для определения варианта сравнивают прежде всего корпус и моторное отделение, а вооружение и внешнее оборудование проверяют отдельно. Правило «короткая пушка — H35, длинная — H39» слишком грубо и может привести к ошибке.

Основные различия

Таблицу можно прокрутить вбок.

Признак Что известно Что проверить на модели
Развитие конструкции H35 предшествовал усовершенствованному H39. Точное обозначение набора, а не только слово Hotchkiss.
Силовая установка У H39 более мощный двигатель. Наружную форму моторного отделения по фото.
Верх кормовой части Музей Overloon отмечает более высокую моторную часть усовершенствованной машины. Боковой вид корпуса и линии верхних панелей.
Вооружение SA 38 вводилось в ходе производства H39. Исполнение орудия конкретного прототипа.
Дополнительное оборудование Зависит от выбранной машины и периода. Кормовые приспособления, люки, антенну и маркировку.

Почему одной пушки недостаточно

Musée des Blindés связывает появление SA 38 с определенным этапом выпуска H39. Следовательно, название варианта не дает универсального ответа о его вооружении. При работе с музейной машиной также учитывайте реставрацию и возможную замену оборудования.

Сначала определите происхождение снимка и его подпись, затем сопоставляйте видимые детали. Игровой рендер, модель из коробки и историческая фотография могут показывать разные исполнения под одинаковым названием.

Алгоритм определения по фотографии

  1. Запишите источник, место, дату и исходную подпись.
  2. Найдите боковой или задний ракурс, на котором видна моторная часть.
  3. Сравните общий контур корпуса и башни.
  4. Отдельно отметьте орудие и наружное оборудование.
  5. Проверьте, согласуются ли признаки с описанием источника.
  6. Если данных недостаточно, сохраните неопределенность в карточке проекта.

Не делайте окончательный вывод по размытому фрагменту ствола. Иногда полезнее найти второй снимок той же машины, чем изучать десятки несвязанных изображений.

Можно ли переделать набор H39 в H35

Это зависит от того, какие детали содержит конкретная коробка и какие отличия требуется воспроизвести. Замена только ствола не подтверждает правильность корпуса. До покупки дополнений сравните инструкцию, литники и фотографии выбранного прототипа. Составьте список изменений по узлам: корпус, башня, вооружение, ходовая часть, оборудование и маркировка.

Если основная цель — освоить сборку, удобнее выбрать предусмотренное изготовителем исполнение. Историческую переделку стоит планировать отдельным проектом с собственными источниками.

Пример: набор H39 в масштабе 1:35

Tamiya 35389 обозначен производителем как French Light Tank H39. Его карточка помогает проверить артикул и варианты деталей. Это пример документированного набора, а не наш сравнительный тест и не рекомендация выбирать единственную марку. Подробности и размеры приведены в материале о H39.

Что записать перед сборкой

  • Машина и период, которые вы хотите воспроизвести.
  • Ссылки на фотографии одного прототипа.
  • Изготовитель, артикул и масштаб набора.
  • Совпадающие и спорные признаки.
  • Доработки, которые действительно нужны для выбранного исполнения.

Двигатель и моторная крыша: конкретные ориентиры

Overloon описывает замену двигателя мощностью 78 л. с. на 120-сильный при модернизации H39, удлинение корпуса и поднятие моторной крыши. Musée des Blindés указывает введение SA 38 начиная с 480-й построенной машины. Поэтому сначала сравните моторную часть на боковом и заднем ракурсах; затем уточняйте вооружение.

Если снимок не позволяет определить вариант

Не хватает моторной крыши в кадре — ищите второй ракурс той же машины. Не видна маркировка — сохраняйте вариант как предположение. Пушка видна плохо — не используйте её длину как единственный критерий. В карточке проекта можно записать: «H35/H39 не установлен; подтверждены только видимые детали башни». Это оставляет возможность уточнить проект до переделки корпуса.

Для геометрии используйте страницу H35 и историческую справку H39. Комплектацию коробки проверяют отдельно по артикулу.

Продолжить работу

Вопросы и ответы

Любой H39 должен иметь длинную пушку?

Нет. По данным Musée des Blindés, SA 38 вводилось в ходе производства H39. Вооружение нужно проверять для конкретного прототипа.

Достаточно заменить ствол, чтобы получить H35 из H39?

Нет. Необходимо сравнить корпус, моторную часть и остальные детали выбранной машины. Возможность переделки зависит от набора и прототипа.
